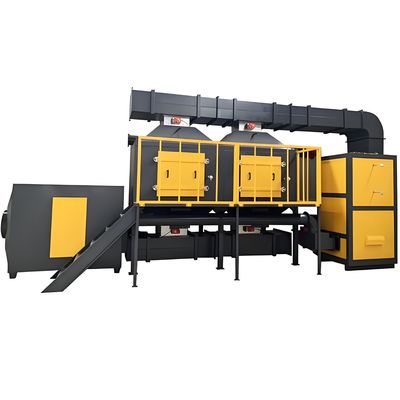

Peralatan pengolahan gas limbah pembakaran katalitik adsorpsi desorpsi

Peralatan pengolahan gas limbah: adsorpsi dan desorpsi + peralatan pembakaran katalitik

(1) Perkenalan peralatan

Adsorpsi dan desorpsi karbon aktif mengacu pada penggunaan saringan molekul karbon aktif untuk menyerap polutan dalam gas limbah industri,dan memilih saringan molekul yang tepat untuk komponen gas limbah yang berbedaKetika saringan molekuler mencapai kejenuhan, polutan disorbit,dan teknologi pembakaran katalis digunakan untuk mengoksidasi materi organik dalam gas limbah industri menjadi karbon dioksida dan air, sehingga mencapai tujuan pemurnian.

Peralatan pemurnian adsorpsi dan desorpsi umumnya terdiri dari unit pengumpulan gas buang, unit pra-pengolahan, unit adsorpsi, unit pembakaran katalitik, unit desorpsi, unit pertukaran panas,dll.

(2)Prinsip kerja adsorpsi dan desorpsi saringan molekuler

Di bawah tindakan kipas adsorpsi, gas limbah organik masuk ke kotak pra-filter dari pintu masuk udara.Pra-filter menyaring dan mencegat partikel dalam gas limbah untuk mencegah partikel dari memasuki lapisan adsorpsi dan menyumbat micropores saringan molekuler, mempengaruhi efek pemurnian.

Kemudian gas buang masuk ke kotak adsorpsi dan desorpsi di kedua sisi melalui pra-filter (lapisan isolasi bypass disediakan di tengah,dan katup bypass langsung dibuka untuk pembuangan ketika konsentrasi gas buang organik memenuhi standar), dan lapisan adsorpsi di kotak adsorpsi dan desorpsi menyerap dan memurnikan gas buang organik.

Perangkat pembakaran katalitik diatur di atas lapisan adsorpsi.Ketika saringan molekul zeolite (atau saringan molekul karbon aktif) lapisan adsorpsi mendekati kejenuhan (konsentrasi knalpot mencapai nilai yang ditetapkan), pengontrol PLC secara otomatis menutup katup masuk udara, membuka katup masuk udara pembakaran katalitik dan pemanas listrik pembakaran katalitik.

Udara segar dipanaskan ke suhu tertentu oleh perangkat penghematan energi di bawah tindakan kipas desorpsi dan kemudian masuk ke lapisan adsorpsi untuk desorpsi.Gas desorbed masuk ke pembakaran katalis dan terbakar dan teroksidasi menjadi CO2, H2O dan zat lain di bawah tindakan katalis. gas terbakar dilepaskan dari lubang knalpot, dan produk tidak memiliki polusi sekunder.

(3)Analisis Proses

1 Aliran proses konsentrasi adsorpsi-desorpsi dan dekomposisi desorpsi-katalitik.Terdiri dari 2 adsorber karbon aktif dan 1 dekomposer katalitik (ditambah dengan kipas tekanan rendah)Setelah gas buang diproses terlebih dahulu untuk menghilangkan debu dan zat granular, gas buang dikirim ke adsorber karbon aktif A dan B. Ketika adsorber karbon aktif A hampir jenuh,gas yang diobati terlebih dahulu secara otomatis beralih ke adsorber karbon aktif B (adsorber karbon aktif A menghentikan operasi adsorpsi) , dan kemudian menggunakan aliran gas panas untuk menyerap dan menyerap adsorber karbon aktif A untuk menyerap materi organik dari karbon aktif.gas limbah organik telah terkonsentrasi, dan konsentrasi telah meningkat puluhan kali dibandingkan dengan asli, mencapai lebih dari 2000 ppm.dan akhirnya dilepaskan sebagai CO2 dan H2O.

2 Setelah desorpsi dan desorpsi selesai, adsorber karbon aktif A memasuki keadaan siaga.sistem secara otomatis beralih kembali dan desorbs dan desorbs adsorber karbon aktif B pada saat yang samaSiklus ini berhasil.

Ketika konsentrasi gas limbah organik mencapai di atas 2000 ppm, pembakaran spontan dapat dipertahankan di tempat tidur katalis tanpa pemanasan eksternal.Solusi ini tidak hanya sangat menghemat konsumsi energi, tetapi juga mengurangi investasi peralatan karena kapasitas pengolahan dekomposer katalis hanya membutuhkan 1/5 dari kapasitas pengolahan gas buang asli (60.000m3/h).Solusi ini cocok untuk kerja terus menerus dan intermiten.

Desorpsi dan desorpsi adsorber karbon aktif tunggal memakan waktu sekitar 2-3 jam.

5 Kipas adsorpsi dikendalikan oleh konverter frekuensi dan dapat disesuaikan sesuai dengan volume udara yang dibutuhkan atau tekanan negatif bersih di pintu masuk perangkat.
